●レコーダー部仕様
・記録メディア:SDカード (64 MB~2 GB)、SDHCカード (4 GB~32 GB)、SDXCカード (48 GB~512 GB)
・録音再生フォーマット
WAV(BWF):48 kHz、24bit、2 chステレオ/14 ch Poly
・最大録音トラック数:14トラック(12トラック、2ミックス)
●アナログオーディオ入力定格
・マイク 入力端子(1-4)
コネクター:XLR/TRSコンボジャックタイプ
XLR:XLR-3-31 (1: GND、2: HOT、3: COLD)
TRS:φ6.3 mm(1/4″) TRS標準ジャック (Tip: HOT、Ring: COLD、Sleeve: GND)
最大入力レベル:=+10 dBu (LEVEL「MIN」時)
規定入力レベル:-10 dBu (LEVEL「MIN」時)
最小入力レベル:-76.5 dBu (LEVEL「MAX」時)
ゲイン幅:66.5 dB
入力インピーダンス:2.1 kΩ
・PHONES (TRRS) 1 端子 (CTIA規格)
コネクター:φ3.5 mm(1/8″) 4極ミニジャック
最大入力レベル:=+4 dBV (LEVEL「MIN」時)
規定入力レベル:-16 dBV (LEVEL「MIN」時)
最小入力レベル:-82.5 dBV (LEVEL「MAX」時)
ゲイン幅:66.5 dB
入力インピーダンス:2 kΩ
・LINE IN (TRRS) 端子 (CTIA規格)
コネクター:φ3.5 mm(1/8″) 4極ミニジャック
最大入力レベル:+8 dBV
規定入力レベル:-12 dBV
入力インピーダンス:12 kΩ
・LINE IN L/R (balanced) 端子
コネクター:φ6.3 mm(1/4″) TRS標準ジャック (Tip: HOT、Ring: COLD、Sleeve: GND)
最大入力レベル:+24 dBu
規定入力レベル:+4 dBu
入力インピーダンス:11 kΩ
●アナログオーディオ出力定格
・PHONES 端子(1-4)
コネクター:φ6.3 mm(1/4″) ステレオ標準ジャック
最大出力:45 mW + 45 mW (THD + N 0.1%以下、32Ω負荷時)
・PHONES (TRRS) 1 端子(CTIA規格)
コネクター:
φ3.5 mm(1/8″) 4極ミニジャック
PHONES(TRRS) 1の出力は PHONES 1の出力を分岐しています
・LINE OUT(TRRS) 端子(CTIA規格)
コネクター:φ3.5 mm(1/8″ ) 4極ミニジャック
最大出力レベル:-25 dBu
規定出力レベル:-45 dBu
出力インピーダンス:100 Ω
・MONITOR OUT L/R (balanced) 端子
コネクター:φ6.3 mm(1/4″) TRS標準ジャック (Tip: HOT、Ring: COLD、Sleeve: GND)
最大出力レベル:+20 dBu
規定出力レベル:+0 dBu
出力インピーダンス:200 Ω
・LINE OUT 端子
コネクター:φ3.5mm(1/8″) ステレオミニジャック
最大出力レベル:+6 dBv
規定出力レベル:-14 dBv
出力インピーダンス:200 Ω
●コントロール入出力定格
・USB 端子
コネクター:USB Type-C
フォーマット:
USB2.0 HIGH SPEED
USB AUDIO CLASS 2.0
USB MASS STORAGE CLASS

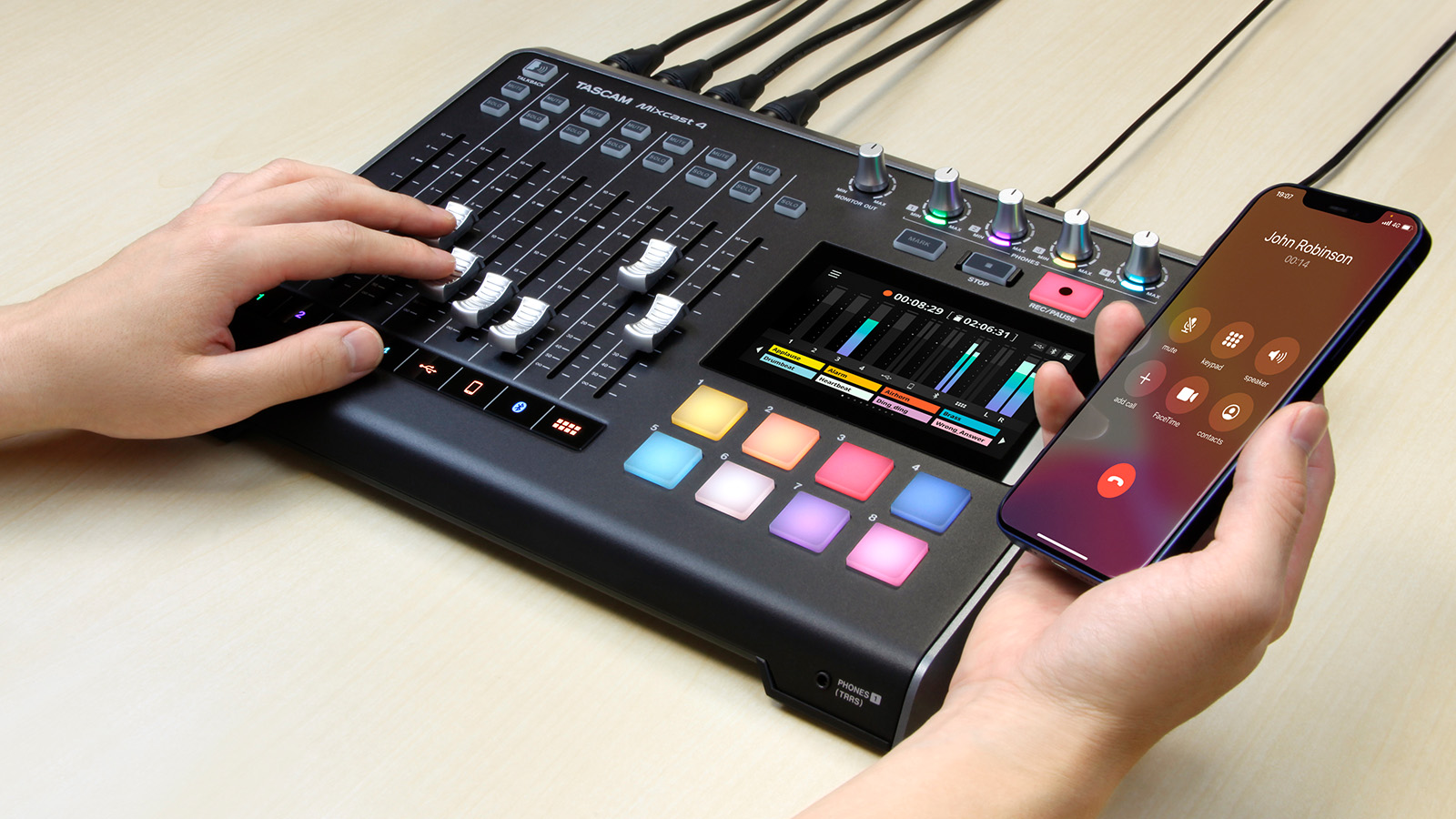

・Bluetooth®
出力クラス:Class 2 (見通し通信距離: 約10m*)
対応プロファイル:A2DP
対応A2DPコーデック:SBC、AAC
対応A2DPコンテンツ保護:SCMS-T
●録音時間
録音形式: WAV 24ビット / 48 kHz
14 ch: 0時間35分(4 GB) / 1時間10分(8 GB)
2 ch: 4時間07分(4 GB) / 8時間15分(8 GB)
※上記録音時間は連続録音時間ではなく、SD/SDHC/SDXCカードに録音できる合計時間です。
●電源
専用ACアダプター (PS-P1220E NUT)、DC 12 V
●消費電力
12.5 W(最大時)
●質量
2.55 kg
●動作温度
0~40°C
●外形寸法
374.8(幅) × 56.5(高さ) × 263.6(奥行き) mm (突起部含まず)
374.8(幅) × 71.2(高さ) × 266.7(奥行き) mm (突起部含む)
●付属品
ACアダプター (PS-1220E NUT)、USBケーブル(Type-C – Type-C)、取扱説明書 (保証書付き)
*通信距離は目安です。周囲の環境や電波状況により通信距離は変わる場合があります。
※RoHSに対応しています。
※仕様および外観は改善のため予告なく変更することがあります。
=性能=
●マイクアンプEIN ( 入力換算雑音)
-125 dBu以下 (150 Ω終端、LEVEL「MAX」時)
●周波数特性
マイク 入力端子(1-4) 20 Hz – 20 kHz : +0.3 dB / -0.3 dB (JEITA)
●S/N比
101 dB (マイク 入力端子(1-4)、チャンネルフェーダー[0]時、20kHz SPCL LPF + A-Weight)
●歪率
0.003 % (マイク 入力端子(1-4)、1kHzサイン波、チャンネルフェーダー[0]時、20 kHz SPCL LPF)
●クロストーク
95 dB以上
注) 測定条件は、JEITA CP-2905Bに準じます。
=対応OS=
Windows:Windows 10 (May 2021 Update) New
Mac:macOS Big Sur , macOS Catalina
iOS:iPadOS 14 , iOS 14 , iPadOS 13 , iOS 13
